Relatório do foguete do grupo 7

     Como já foi informado em classe, nosso grupo está responsável por auxiliar o projeto do foguete de água do Grupo 7 do 3º ano C. O Grupo 7 optou por refazer a maioria do projeto, já que diversas partes foram danificadas e não podem ser recuperadas, portanto não há muitas imagens para demonstrar o que precisa ser modificado. Sendo assim, conforme foi solicitado pelo professor, segue abaixo uma lista com os fatores que deverão ser modificados nos materiais do projeto.

       ⇨ Inclusão de aletas: no momento o foguete não possui aletas, o que prejudicou a estabilidade do foguete na competição, fazendo com que ele não pudesse atingir uma altura eficaz para a competição. Portanto serão anexadas 3 aletas ao redor da garrafa, próximo à sua base, que serão feitas de plástico carbono (como o plástico usado para fabricação de pastas para guardar arquivos físicos), cortadas em formato de triângulos retângulos, como ilustra a imagem a seguir:

        ⇨ Inclusão de paraquedas: o Grupo 7 fez uma tentativa de uso de paraquedas, porém não obteve sucesso e não o utilizaram em outros lançamentos. Agora será realizada a confecção de um paraquedas semelhante ao nosso, utilizando um saco para lixo e barbantes, para que o foguete, ao atingir sua altura máxima após o lançamento, possa permanecer no ar por mais tempo:

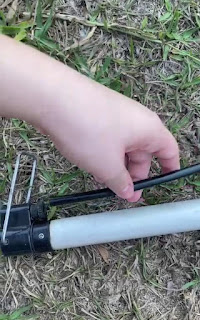

        ⇨ Inclusão de trava na base: o Grupo 7 não fez e não utilizou trava de segurança nos lançamentos, portanto será adicionada uma trava feita com abraçadeira, cano de esgoto, rolha e um fio de varal para remoção a distância de no mínimo 3 metros, semelhante a do nosso grupo, a fim de proporcionar mais segurança às pessoas presentes no lançamento:

              ⇨ Base: a base anterior do Grupo 7 era composta por canos PVC e não oferecia uma estrutura equilibrada, segura e que sustentasse a pressão com que o foguete é lançado, comprometendo o desempenho do grupo na competição. O novo projeto da base será semelhante a do nosso grupo, utilizando madeira e cano PVC, além de vergalhão para fixação no chão de terra:

    ⇨ Trocar a bomba de ar: a bomba de ar do Grupo 7 foi danificada, por isso emprestaremos nossa bomba para os futuros lançamentos:

Semana do dia 12 a 16 de junho - análise científica

Em relação ao teste de sábado (dia 17): todos membros iriam comparecer, porém o mesmo foi cancelado.

A proposta seria usar uma rolha de cortiço fixa a base com nenhuma proteção ou vedação ao seu redor e outra rolha com veda rosca sob fita isolante. E dois paraquedas, um com um buraco no centro  e outro sem nenhum furo. Além de uma modificação na base , entendendo o "tê" da base com dois pedaços de cano PVC furados e aparafusados para dar mais estabilidade e firmeza. Ademais, foi substituída a trava de segurança, o arame foi trocado por enforca gatos no modelo semelhante ao do Lúcio e do grupo 8 do 3°C.

Semana do dia 5 a 9 de junho - Relatório do teste de lançamento

   No dia do teste de lançamentos, nosso grupo conseguiu lançar apenas uma vez o foguete, de forma ineficaz devido a problemas na base, nas haletas do foguete, na trava de segurança e a ausência de paraquedas. Por esse motivo, o grupo está realizando novas pesquisas e testes para o aprimoramento dos componentes no projeto, com base nas dúvidas que foram respondidas pelo Mitsuo e nas observações dos foguetes de outros grupos.

Semana do dia 29 de maio a 2 de junho - Grandezas presentes no projeto

    As principais grandezas presentes no projeto do Foguete de água e suas respectivas unidades no SI (Sistema Internacional de Unidades) são:

Pressão	Ocorre na transferência da bomba de bicicleta pela mangueira até a garrafa (Pa)
Massa	Presente em todos os materiais (kg)
Comprimento	Presente em todos os materiais (m)
Aceleração	Ocorre no lançamento do foguete (m/s2)
Velocidade	Ocorre durante o lançamento do foguete (m/s)
Temperatura	Varia de acordo com a influência do meio externo, geralmente de acordo com a temperatura ambiente média (K)
Densidade	Varia de acorda com a temperatura e pressão das substâncias (kg/m3)
Força Peso	Presente no corpo do foguete que o puxa para o centro gravitacional da Terra (N)
Normal	Contrária a Força Peso, presente apenas quando o foguete está em contato com a base (N)
Atrito	Presente entre a rolha que sairá e o plástico da boca da garrafa, e entre a atmosfera (N)

Semana do dia 22 a 26 de maio - Entrevista

    O grupo realizou uma entrevista com Lúcio Barbosa, o entrevistado afirmou não se lembrar da data de lançamento de seu foguete, segundo ele: "Não me lembro o ano que fiz o teste, mas tem um vídeo antigo no youtube...

https://studio.youtube.com/video/t6E3eWpv_gI/edit

https://studio.youtube.com/video/W6IBhaVg6aI/edit".

     A seguir, estão apresentados registros das perguntas e respostas da entrevista:

1) Estamos com um modelo que se assemelha ao seu, porém quando a pressão interna da garrafa chega a 80psi, começa a vazar água. Como impedir isso?

R) Para suportar mais pressão sem vazar água, vocês precisam de uma rolha de um material mais resistente. O processo de fabricação da rolha de vocês será totalmente manual, com broca, lixa, limas, etc.... Essa rolha após fabricada vocês precisarão ir aos poucos fazendo o teste visto que cada garrafa pet varia o diâmetro do gargalo. (exemplo: se ela funcionar para garrafa de 600ml de coca, talvez fique larga para garrafa de 2L). Dependendo da garrafa e volume, vocês precisarão de uma rolha para cada uma.

2) Quais são os melhores materiais para se construir aletas leves e eficientes?

R) Os materiais que sempre usei era capinha de CD, aquele acrílico transparente, fino leve e resistente. Para fixar na garrafa eu colava com super bond e depois passava fita isolante numa chapa metálica que eu dobrava em "L". Pode usar chapa de lata de tinta, chapa de latinha de refrigerante é muito maleável é acaba entortando ou quebrando.

3) Seria mais eficaz usar 3 paraquedas de uma vez, com objetivo de aumentar a força de arrasto? R) Apenas utilizem 1 paraquedas, mais que isso vocês perderão altura no lançamento devido ao peso, além de querer enrolar e não abrir. A linha que eu usava era linha de crochê a mais fina, que é mais resistente que a de costura. O comprimento da linha era na ordem de 1,5R sendo R o raio do tamanho do paraquedas. O paraquedas eu utilizava toalha de mesa ou box para banheiro de plástico, o mais fino que encontrar.

4) Nosso foguete de 600ml necessita de aproximadamente quantos ml para se lançar em uma boa distância?

R) Vocês devem fazer alguns testes para encontrar a quantidade ideal, mas nos meus eu colocava entre 100 a 150ml.

5) Ao realizar um dos nossos primeiros testes , ao puxar um fio de barbante que estava no gatilho da trava, o barbante arrebentou. Podemosbusar linha de pesca ou de pipa? Se não, qual o melhor material?

R) O melhor material é corda de varal, é mais reforçado e difícil de travar.
